[OPENWRT] TUTORIAL DEBRICKING / Gagal Flash Firmware

Cara flash firmware melalui telnet safemode dan mengatasi masalah debricking mr3420/mr3220

A. Router masih bisa di ping
Jika router masih bisa di ping atau anda hanya bisa masuk melalui telnet atau malah hanya telnet safemode, berarti koneksi ke router masih bisa dilakukan, cara yang bisa dilakukan yaitu flash firmware melalui telnet.
Contoh masalah : router sy terhapus beberapa file didalamnya, termasuk file untuk bisa konek melalui ssh.


Langkah-langkah:

1. Pastikan router anda dapat di ping.
2. Siapkan file firmware anda, dan ubah nama ke yang lebih mudah, misal openwrt.bin
3. XAMPP sudah terinstall di komputer anda, untuk linux memakai LAMPP
4. Masukkan openwrt.bin ke htdocs XAMPP anda
5. Hidupkan router, kemudian tekan dan tahan qss sampai lampu led sys menyala cepat
6. Buka putty, isi hostname ip address router anda misal 192.168.1.1, Connection type pilih telnet, kemudian open dan akan masuk ke telnet safemode,

7. Masuk ke direktori tmp dengan cara ketik cd /tmp/
8. Transfer firmware code.bin ke tmp dengan cara ketik
Code:
wget http://192.168.1.2/openwrt.bin
Ip tersebut merupakan ip lan komputer anda, bukan ip router.
9. Flash router anda dengan cara ketik:
Code:
mtd -r write openwrt.bin firmware
dan tunggu sampai router rebooting...
10. Selesai

--------------------------------------------------------------------------------------------------------

B. Router sudah tidak bisa di ping maupun kasus lain atau sampai router anda debricking, kecuali kerusakan hardware !! (tutorial hanya untuk windows, maaf untuk linux saya blm bisa koneksi ca-42nya ke putty slalu gagal)
Persiapan peralatan:

1. Persiapkan kabel ca-42, solder, tenol, gunting/tang/pisau
2. Potong kabel ca-42 dan kupas kabelnya sehingga anda menemukan 3 macam warna kabel yaitu putih, kuning, biru

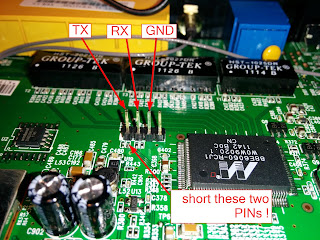

3. Buka router, dan solder sesuai dalam gambar (dalam kasus saya mr3420) untuk mr3220 saya kurang tau boardnya, mungkin sama, kalo tidak, bisa cari di openwrt atau di search google

Persiapan software

1. putty, http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
2. tftpd, http://code.google.com/p/tftpgui/downloads/detail?name=tftpgui_2_1_py25_installer.exe

Flashing firmware
1. Pastikan ca-42 sudah dikenali di windows sebagai Profilic usb to serial, perhatikan port com nya
2. Colokkan kabel ca-42 dan lan ke komputer, set lan ip 192.168.1.27
3. Buka tftpgui dan klik start dan letakkan file firmware misal openwrt.bin ke root directory tftp atau dengan kata lain buka folder instalasi tftpgui anda di program files > tftp dan letakkan di folder root
4. Buka putty dan pada bagian category pilih serial pastikan setingan sprti berikut
+++++++++++++++++++++
Bits per second: 115200
Data bits: 8
Stop bits: 1
Parity: None Flow control: None
+++++++++++++++++++++
5. Kembali ke category session, pilih serial, masukkan port com sesuai dengan port anda, klik open
7. Hidupkan router, dan akan muncul proses booting, jika sampai ada tulisan "Autoboot in 1..." maka cepat2 masukkan kata tpl
8. Nah cara flashnya
+++++++++++++++++++++++++++++++++++++++++++++++++++
ar7100>
ar7100> erase 0x9f020000 +0x3c0000
ar7100> tftpboot 0x81000000 openwrt.bin
ar7100> cp.b 0x81000000 0x9f020000 0x3c0000 ar7100> bootm 0x9f020000
+++++++++++++++++++++++++++++++++++++++++++++++++++
kemudian tunggu proses sampai router anda reboot
* catatan jika router reboot terus menerus, berarti ada kesalahan dalam pengetikan, coba ulangi kembali, soalnya berdasar pengalaman saya, seperti itu


---------------------------------------------------------------------------------------------------------

---
-new video debricking-
masih bingung debricking, bisa diliat di video berikut ini http://youtu.be/d6A8W6xSwKw
------------------------------------------------------------------------------------------------------------

- Kabel dku-5
